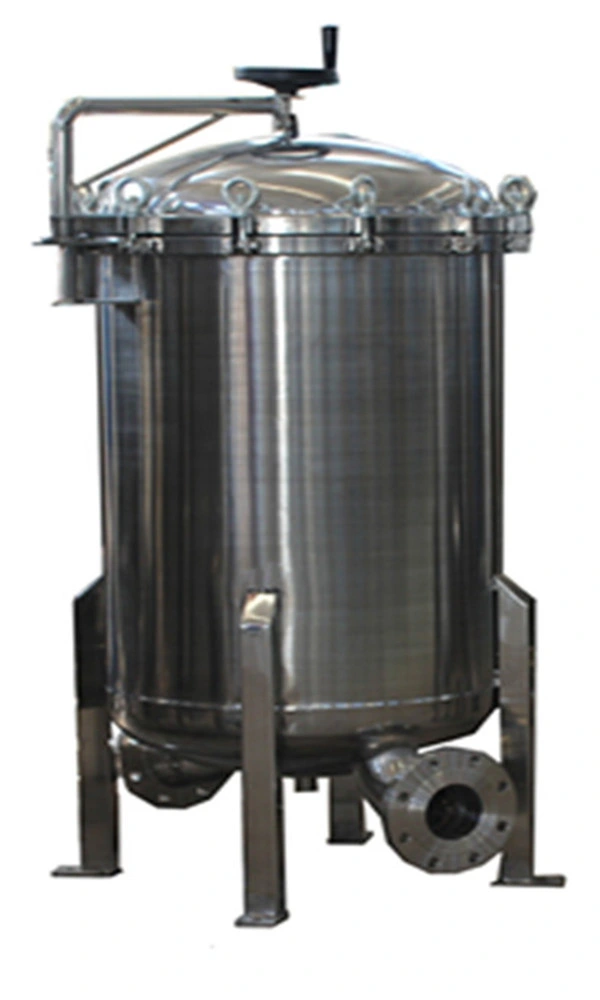

Industrial Grade Liquid Filter Bag Housing

Industrial Grade Liquid Filter Bag Housing

Bag filter is a new filtration system, filter bag supported within the metal basket, the liquid flows into the inlet, filtered through the bag out from the exit, impurities were intercepted in the bag, the bag after the replacement can continue to use.

Classification of bag filter: single bag filter, multi bag filter, sandwich filter and plastic rubber filter



Bag filter works by pressure filtration. The bag filter comprises three sections: the filter vessel, a support wire basket, filter bags.

The liquid to be filtered from the top or side of the bag filter injected directly into the filter bag, a uniform distribution of the filter bag, there is no negative effect of turbulence; particles were filtered are trapped in the filter bag, the filter bag can be replaced or cleaning.

Bag filter types: single bag filter, multi bag filter. There insulation jacket with filters, duplex filters, filter carts move for selected customers.

Single bag filter model: the 1st filter, the 2nd filter, the filter on the 3rd, the 4th filters, the 5th filter.

Single bag filter forms: side-, top-in, little traffic.

Multi-bag filter Model: 2,3,4,5,6bag.

Multi-bag filter forms: boom-style, low boom, horizontal, double-intrusive

Material: Stainless steel SUS304, SUS316, PP polypropylene




Advantages:
01.Small probability for side-bag leakage , which effectively guarantee the filtering quality.
02.Bag type filter can bear greater working pressure, it is of small pressure loss,low operation cost and obvious energy  saving .
03.Accuracy of filtration bag increased continuously, it could reach 0.5 μm at most.
04.Bag type filter large handling capacity, small volume, containing a large quantity of pollutants.
05.Based on the working principle and structure of Bag type filtering system,which is convenient to replace the  filter bag and without cleaning,and time saving and labor saving.
06.Filtration bag could be use repeated after cleaning to save cost.
07.Bag filter application scope is broad, with flexible operation and multiple installation .




SS BAG FILTER HOUSING 4″ X 20″Materials of construction
Wetted Parts: SS 316
Non-wetted Parts: SS 304
Retainer Basket: SS316
Seal: Silicon / Viton
Inlet/Outlet connection: To be designed as per flow capacity
Connection type: Threaded BSP (F) / Flanged
Bag type: PP / Rubber / Snap Collar



Features of SS BAG FILTER HOUSING
· Highly Durable S316/304 Material
· Lower Pressure Drop @ Higher Flow Rate
· Fabrication on CNC machines for product consistency
· Robust knife-edge design ensures consistent sealing
· Leak Proof Sealing
· Larger Connection for Maximum Output



scope of application
Paint, beer, vegetable oil, pharmaceuticals, chemicals, petroleum products, textile chemicals, photographic chemicals, plating solution, milk, mineral water, hot solvent, latex, industrial water, sugar water, resins, inks, industrial waste water, fruit juice, edible oil and wax , etc.





Technical Parameters:



Working Principle:
Bag type filter is a pressure filtration device,which is mainly composed of filtration cylinder, cylinder cover and fast open structure, stainless steel strengthen filtration bag, and etc. When filtrate flows from side entrance of filter shell into the pipe bag, the bag itself is installed inside the enhanced basket, liquid penetrates bag with required fineness grade that can be provided with qualified filtrate, impurities and particles were intercepted by bag. It is very easy to replace the filter bags, there is hardly no material to be consumed.
